NOTÍCIA: UN SISTEMA DE POSICIONAMENT TERRESTRE XINÈS VOL ARRIBAR A UN MERCAT MÉS AMPLI.

Beidou és un sistema de posicionament xinès de desenvolupament independent. Ara, el sistema està a punt per oferir més serveiss al mercar civil, especialment per als vehicles. Aquesta notícia es va donar a conèixer durant un fòrum industrial a Bejing.

Després d'anys de desenvolupament, Beidou ha llançat el seu nou mòdul per competir amb el seu rval nord-americà GPS.

Lin Hongzheng, de la Xina Electronic Tech. Group Corp argumenta que: "GPS és una aplicació d'un sol mòdul. Però el que nosaltres oferim ara és un sistema que combina els serveis de Beidou i GPS, per la qual cosa millora la seva precisió i fiabilitat".

Els desenvolupadors asseguren que el sistema Beidou ha aconseguit una precisió de posicionament d'u metre. Però pel que fa als seus usos domèstics, encara queden alguns aspectes a millorar.

Hu Jinmin, de Road Rover Technology de Shenzhen, assenyala: "En el seu desenvolupament ulterior per a usos domèstics, la seva precisió podria millorar amb estacions terrestres. És d'esperar que pugui posicionar vehicles en diferents carrils d'una carretera."

SISTEMES DE POSICIONAMENT TERRESTRE

Són sistemes que permeten localitzar una posició gràcies a la comunicació i a la informació que ens proporcionen els satèl·lits.

• Sputnik 1à1957à Satèl·lit.

• Sputnik 2à1957à Primer ésser viu(Laika).

• Vostokà1961à Primer home a l'espaià Yuri Gagarin.

• Vanguard 2à1959à Satèl·lit meteorològic.

• Luna 2à1959à Satèl·lit a la Lluna, no humans.

• Vostokà1965à Primera dona a l'espai.

• Vosjodà1965à Primer home en sortir de la nau.

• Venera 3à1965à Arriben a Venus.

• Apolo 8à1968à Primera nau a l'òrbita de la Lluna.

• Apolo 11à1969à Primera home a la Lluna.

• Mariner 9à1971à Satèl·lit a l'òrbita de Mart.

• Apolo-Soyuzà1975à Rússia i EUA s'ajunten per a formar projectes més grans.

TELEFONIA FIXA

Veu à Membrana (senyal elèctric) à Fil coure à Membrana cristall quars à Veu

(senyal elèctric à Veu)

TELEFONIA MÒBIL

És el sistema que es basa en la transmissió bidireccional d'ones electromagnètiques gràcies a les antenes de les companyies de telefonia per donar cobertures als clients:

• Dividir el territori en cel·les.

• A cada cel·la situem una antena de comunicació (Estació Base).

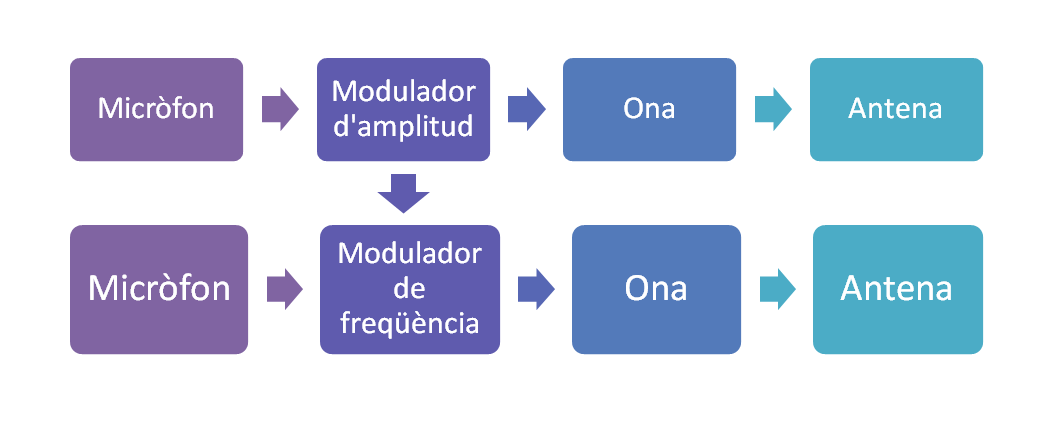

LA RÀDIO

És un sistema de comunicació que empra ones electromagnètiques per difondre informació.

Una ràdio pot emetre mitjançant la modulació d'amplitud (AM) o la modulació de freqüència (FM).

CARACTERÍSTIQUES D'UNA ONA

• CicleàTemps.

• Amplitud d'onaàAlçada màxima de l'ona en metres.

• Longitud d'onaàLa distància en metres des de l'inici.

• Freqüència d'onaàNombre d'ones per segon (Hertz).

• FMàFreqüència modulada.

• AMàAmplitud modulada.

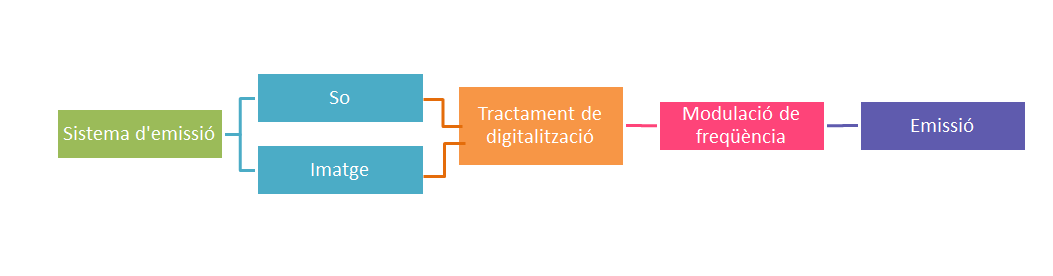

LA TELEVISIÓ

És un sistema que conté uns captadors que transformen la imatge i el so en uns senyals elèctrics, els quals són tractats, modulats i emesos perquè el receptor pugui captar el senyal.

LA COMUNICACIÓ

És tot aquell procés mitjançant el qual transmeten informació.

HISTÒRIA DE LA COMUNICACIÓ

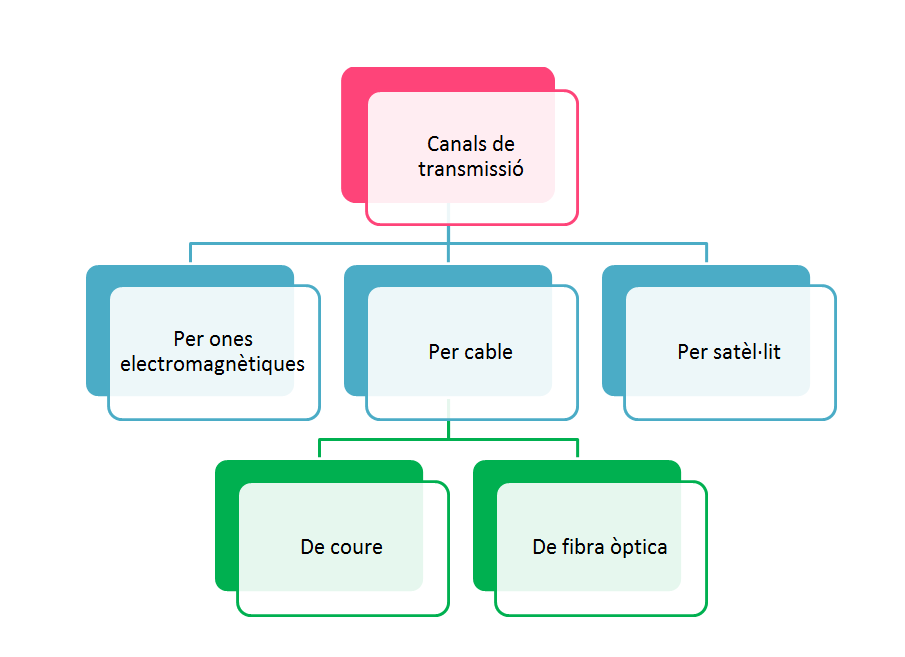

CANALS DE TRANSMISSIÓ

TEMA 4- MITJANS DE COMUNICACIÓ.

Diccionari Tema 4

• La comunicació és tot procés mitjançant el qual transmeten informació.

• La ràdio és un sistema de comunicació que empra ones electromagnètiques per difondre informació.

• Els sistemes de posicionament terrestre són sistemes que permeten localitzar una posició gràcies a la comunicació i a la informació que ens proporcionen els satèl·lits.

• La telefonia mòbil és el sistema que es basa en la transmissió bidireccional d'ones electromagnètiques gràcies a les antenes de les companyies.

• La televisió és un sistema que conté uns captadors que transformen la imatge i el so en uns senyals elèctrics, els quals són tractats, modulats i emesos.

TREBALL, ENERGIA I POTÈNCIA.

• El treball és aquella acció que nosaltres apliquem a sobre un objecte o superfície per moure'l o modificar-ne el moviment.
• L'energia és la capacitat per fer un treball.
• La potència és la quantitat de treball en un temps.

FòrmulaàW= F·s

W=Treball.                F= Força.

s= Distància.

EL RENDIMENT

És aquella eficàcia de transformació de l'energia.

• Els motors tèrmics tenen un rendiment baix.
• Els motors elèctrics tenen un rendiment alt.

Totes les transformacions energètiques tenen un rendiment inferior al 100%.

FòrmulaàN= Eu/Ee·100

Ee= Energia d'entrada.            Ep= Energia perduda.

Eu= Energia útil.

UNITATS D'EXPRESSIÓ DEL TREBALL I LA POTÈNCIA.

El treball(W) s'expressa en Joules(J).
La força(F) en Newtons(N).
El desplaçament del cos(S) en metres(m).

FòrmulaàW= F·S

La potència(P) s'expressa en Watts(w) o Cavalls de Vapor(CV).
El treball(W) s'expressa en Joules(J).
l'increment de temps(t) en segons(s).

FòrmulaàP= W/t


1CV= 736w







VÍDEO EXPLICATORI TREBALL, POTÈNCIA I ENERGIA

AIXÒ ÉS EL PRINCIPI...

El funcionament de les màquines tèrmiques comença amb una energia primaria o combustible per convertir-la en energia mecànica.

EL PETROLI

És un combustible format per hidrogen i carboni.
Els seus estats són:

• 150ºàGasolina.
• 200ºàKarosena.
• 300ºàDiesel.
• 400ºàAsfalt.

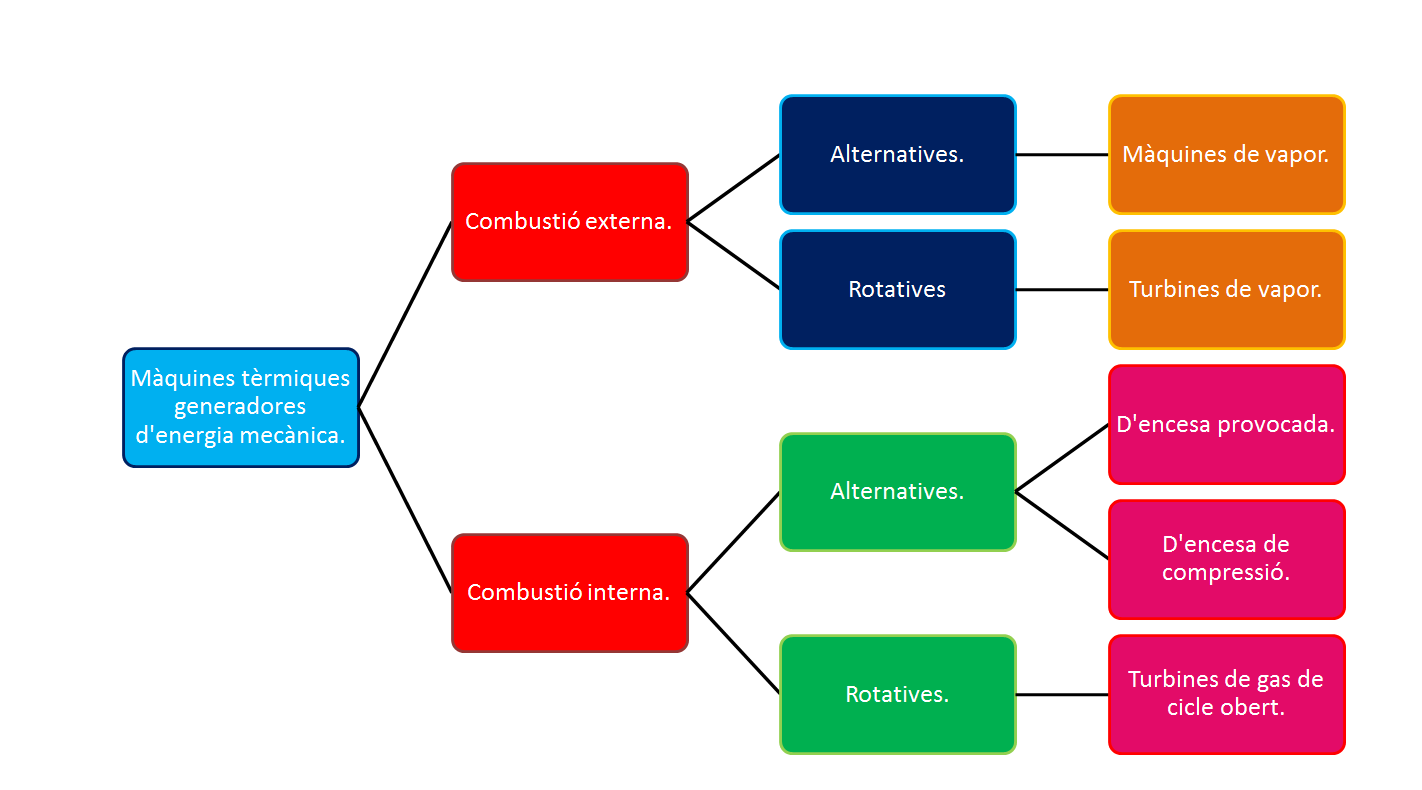

ELS MOTORS TÈRMICS

És un combustible format per hidrogen i carboni.



VÍDEO EXPLICATORI EL COMBUSTIBLE

TEMA 3- MÀQUINES TÈRMIQUES.

Diccionari Tema 3

• L'energia és la capacitat per fer un treball.
• La potència és la quantitat de treball afectuat per unitat de temps.
• El rendiment és l'eficàcia de transmissió energètica.
• Els treball és l'acció d'aplicar una força o més sobre un cos per desplaçar-lo o modificar-ne el moviment.

LA TRANSMISSIÓ

Totes les transmissions tenen:

• Una roda o engranatge motriu.
• Una roda o engranatge conduït.
• Mecanismes que poden ser: Reductors(mecanisme que redueix la velocitat) o bé multiplicador(multiplica la velocitat).
• La relació de transmissió.

LA RELACIÓ DE TRANSMISSIÓ

És la relació entre la roda conduïda i la roda motriu.

Fòrmulaài= n2/n1

n2= Velocitat de la roda conduïda.

n1= Velocitat de la roda motriu.

TRANSMISSIÓ SIMPLE

Càlcul en rodes

Càlculàn1*d1=n2*d2

Càlcul en engranatges

Càlculàn1*z1=n2*z2

i>1 àMultiplicador

i=1 àConstant

i<1 àReductor

TRANSMISSIÓ COMPOSTA

És aquella transmissió formada per més de dues rodes o engranatges.

Càlcul en rodes

Càlculàn1/n4=d2*d4/d1*d3

Càlcul en engranatges

Càlculàn1/n4=z2*z4/z1*z3

ELS MECANISMES

És un conjunt de peces que fan funcions de guiatge, transformació i transmissió de moviment relacionat amb les forces que actuen en una màquina.

TIPUS DE MECANISMES: RODES DE FRICCIÓ

Són dues rodes que estan en contacte. Una gira perquè el motor la fa girar i com que l'altre està en contacte, fa que giri en sentit contrari.

Poden ser trapezials, triangulars, quadrades... Depèn de la forma que tinguin.




TIPUS DE MECANISMES: CORRETGES

És un sistema flexible i molt apropiat per a la transmissió d'un moviment giratori o de rotació d'un eix a un altre paral·lel.


Les seves principals característiques són: la facilitat i la senzillesa de transmetre el moviment a llarga distància.
Però la corretja pot lliscar entre les politges i no pot transmetre grans forces.

TIPUS DE MECANISMES: ENGRANATGES

Aquests estan constituïts per rodes dentades, de manera que les dents d'una s'insereixen dins de l'altra.

Les seves principals característiques són: la transmissió molt fiable i exacta. Poden transmetre esforços elevats.
Però els engranatges no són útils per a transmissions a distància.

MÀQUINES SIMPLES: LA PALANCA

És una barra rígida que la seva funció és girar al voltant d'un punt de suport.
FòrmulaàF·d1= R·d2

F=Força                      R= Resistència

d1= Distància del lloc on apliquem la
força a punt de suport.

d2= Distància de la resistència al

punt de suport.

Tipus de palanques:

• Palanques de primer grau:

• Palanques de segon grau:

• Palanques de tercer grau:

MÀQUINES SIMPLES: LA POLITJA

És una roda que té la superfície central amb forma de canal per on es pot fer passar una corda o corretja.

Fòrmulaà F=R/n


F=Força

R= Resisència

n= Nombre de politges mòbils.







MÀQUINES SIMPLES: PLA INCLINAT

És una rampa que permet elevar càrregues amb menys esforç del que caldria exercir si ho féssim verticalment.


Fòrmulaà FπL=Rπh



Exemple:
El cargol és un dels objectes de  pla inclinat que existeixen.


Fòrmulaà 2πr= R·p

LES MÀQUINES

És el conjunt de mecanismes que ens ajuda a fer un treball o transformar una forma d'energia en una altra tipus.

Tipus de màquines:

• Màquines simplesà Dispositius senzills amb un element o dos.                                Exemple: Palanca, roda, pla inclinat...

• Màquines compostesà Màquines amb diversos mecanismes, que transformen energia i acostumen a ser motrius.

Parts d'una màquina:

• Estructuraà Part fixa.

• Dispositiu de controlà Govern de la màquina.

• Motorà Transforma l'energia.

• Mecanismesà Elements de transmissió.

TEMA 2- MÀQUINES I MECANISMES.

Diccionari Tema 2

• Els engranatges són rodes amb dents de metall, plàstic, ferro... Que té un engranatge conduït i un motriu. Aquestes dents s'encaixen entre si.
• Una màquina és el conjunt de mecanismes que ens ajuda a fer un treball o transformar una forma d'energia en una altra tipus d'energia.
• Els mecanismes són els conjunts de peces que guien, transmeten i transformen un moviment relacionat amb les forces que actuen en una màquina.
• Una palanca és una barra rígida capaç de girar al voltant d'un punt de suport.
• El pla inclinat és aquella rampa que permet elevar càrregues amb menys esforç del que caldria fer si ho féssim verticalment.
• Una politja és una roda que té la superfície central amb forma de canal per on es pot fer passar una corda o corretja.
• La relació de transmissió és la relació entre la roda conduïda i la roda motriu.
• La roda o engranatge conduït és el que rep el moviment de la roda motriu i gira.
• La roda o engranatge motriu és el que està connectat directament al motor.
• L'RPMés la revolució de girs de rodes o engranatges per minut.
